Серверная стойка: Размеры 19 дюймов, юниты, нагрузка и комплектация

Серверная стойка является несущей конструкцией для серверов, СХД, коммутаторов, патч-панелей, PDU и другого оборудования. Обозначение 19 дюймов относится к стандартной монтажной ширине между крепежными элементами оборудования, а не к внешней ширине шкафа.

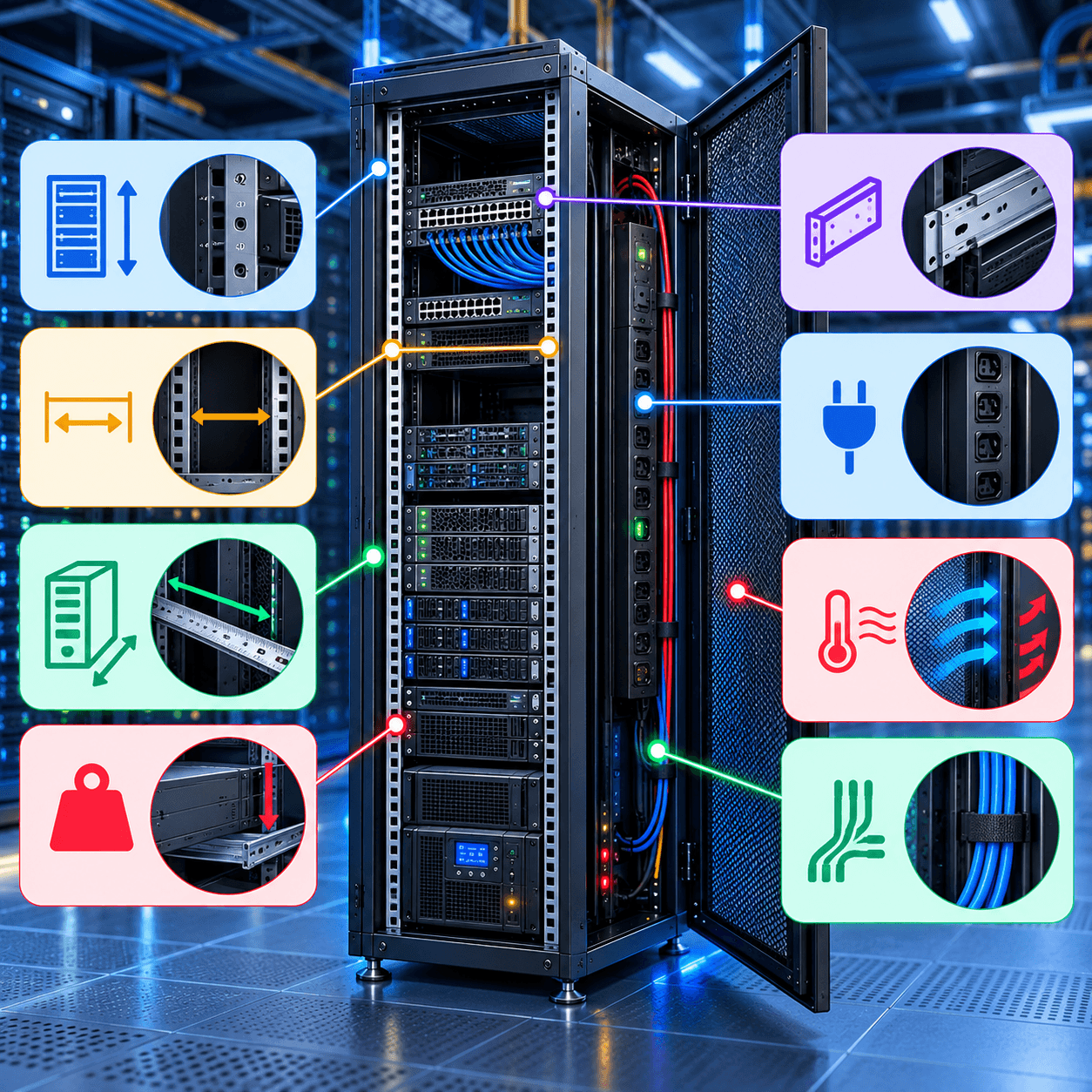

При выборе недостаточно сложить высоту устройств в юнитах. Нужно проверить глубину шасси и рельсов, массу, положение центра тяжести, нагрузку на пол, питание A/B, охлаждение, кабельные трассы, двери и пространство для обслуживания.

Что такое серверная стойка

Открытая стойка состоит из двух или четырех вертикальных рам без закрывающих панелей. Серверный шкаф имеет двери и боковые стенки. Открытая конструкция удобна в контролируемом помещении, а шкаф защищает оборудование и помогает организовать воздушные потоки, но предъявляет больше требований к вентиляции.

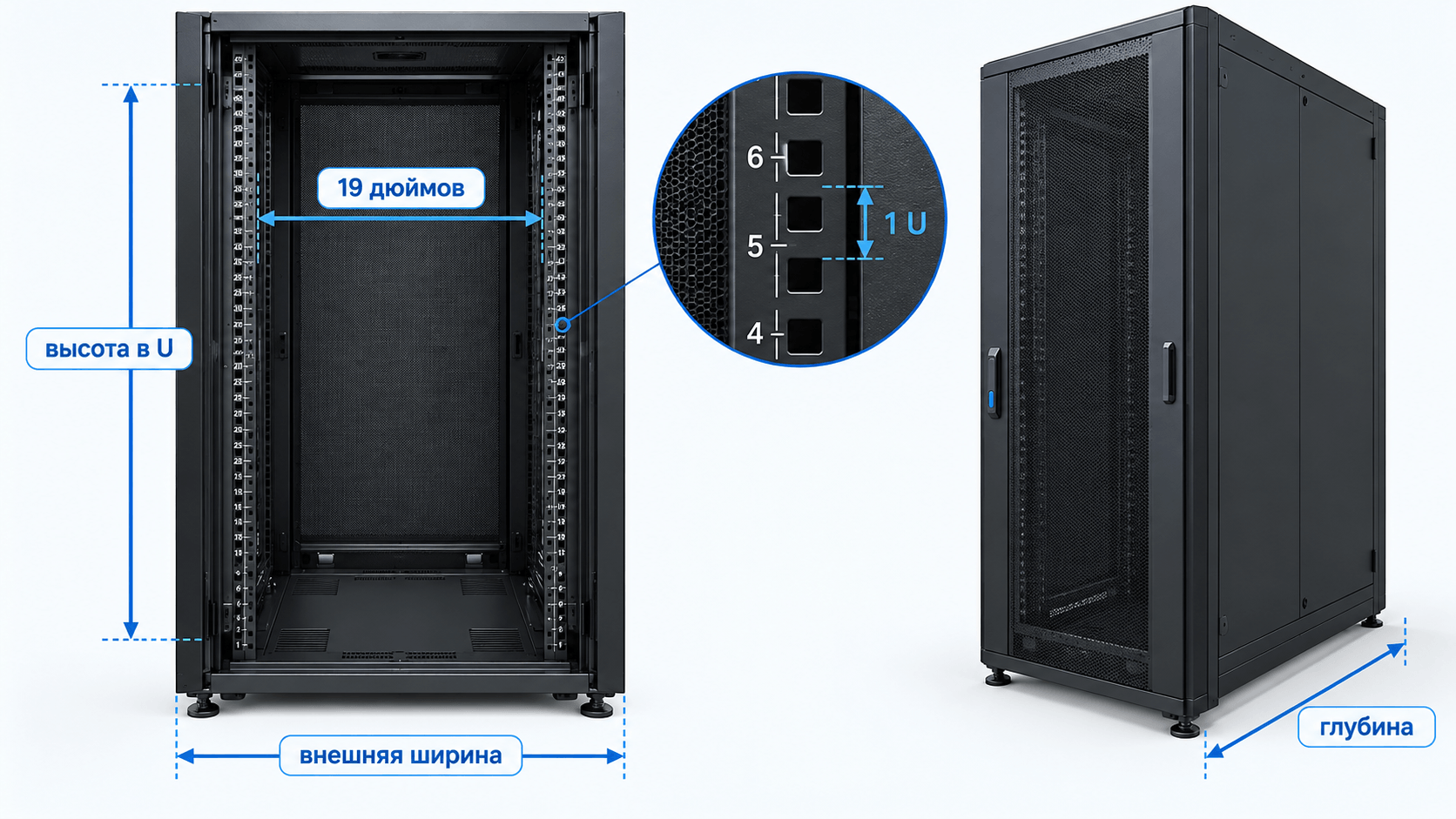

Что означают 19 дюймов

Стандартная ширина монтажной панели оборудования составляет 19 дюймов, или 482,6 мм. Расстояния между отверстиями и другие размеры определяются стандартами стоечного монтажа.

Внешняя ширина шкафа обычно больше. Встречаются варианты 600 и 800 мм, но выбор зависит от боковых кабельных каналов, вертикальных PDU и требований площадки.

Что такое юнит U

Один юнит равен 1,75 дюйма, или 44,45 мм по высоте. Сервер 1U занимает один монтажный интервал, 2U два, 4U четыре.

Стойка 42U имеет около 1,87 м полезной монтажной высоты. Это не означает, что все 42U следует заполнить серверами. Пространство занимают коммутаторы, кабельные организаторы, полки, панели-заглушки и сервисные зоны.

Разметка отверстий внутри одного U неравномерна. Оборудование нужно выравнивать по обозначениям юнитов, иначе соседнее устройство может не установиться.

Размеры серверных стоек

Высота

Распространены настенные шкафы, 12U, 18U, 24U, 42U, 45U, 47U и 48U. Размер выбирают по текущему составу, инфраструктурным элементам и плану роста.

Ширина

Монтажная ширина 19 дюймов стандартизирована, но внешняя ширина может быть 600, 800 мм или другой. Широкий шкаф упрощает вертикальную прокладку большого числа кабелей.

Глубина

Единой стандартной глубины для всех серверов нет. Часто встречаются шкафы 1000 и 1200 мм, но решение принимают по механическим чертежам оборудования.

Открытая стойка или серверный шкаф

Для тяжелых серверов обычно нужна четырехстоечная конструкция. Двухстоечная подходит только для оборудования, которое производитель разрешает монтировать таким способом.

Как рассчитать нагрузку на стойку

Сложите массу:

• серверов и дисковых полок;

• коммутаторов и маршрутизаторов;

• ИБП и батарей;

• PDU;

• рельсов, полок и кабелей;

• будущего оборудования.

Проверьте статическую грузоподъемность шкафа, допустимую динамическую нагрузку при перемещении, нагрузку на рельсы, на фальшпол и перекрытие. Тяжелое оборудование обычно ставят ниже, чтобы уменьшить риск опрокидывания.

Рельсы, крепеж и полки

Тяжелый сервер устанавливают на совместимый комплект рельсов. Крепление только за передние уши допустимо лишь тогда, когда это прямо разрешено производителем.

В квадратные отверстия ставят клетевые гайки соответствующего размера и винты. В стойках с резьбовыми отверстиями используются другие крепежные элементы. Нельзя считать M6, M5 и 10-32 взаимозаменяемыми.

Полка нужна для оборудования без стоечных креплений. Ее собственная грузоподъемность и способ опоры должны соответствовать массе устройства.

При монтаже:

1. Проверяют совместимость рельсов и глубину.

2. Ставят тяжелые устройства снизу.

3. Используют механический подъемник для большой массы.

4. Фиксируют шкаф к полу или ряду по проекту.

5. Не выдвигают несколько тяжелых серверов одновременно.

Питание: PDU и ИБП

PDU распределяет питание внутри стойки. Базовая модель дает розетки, измеряемая показывает параметры нагрузки, управляемая может переключать отдельные выходы. Возможности зависят от модели.

Для серверов с двумя блоками питания применяют независимые тракты A и B. Подключение обоих БП к одному PDU или одному автомату создает скрытую единую точку отказа.

Проверяют:

• тип и число входов;

• напряжение и допустимый ток;

• типы розеток и вилок;

• пиковую и длительную мощность;

• баланс фаз;

• способ крепления PDU;

• мониторинг и защищенное управление.

Охлаждение серверной стойки

Большинство стоечных серверов забирает холодный воздух спереди и выбрасывает горячий назад. Коммутаторы могут иметь другое направление, поэтому ориентацию вентиляторов нужно сверять.

Для правильного потока:

• отделяют холодный и горячий коридоры;

• закрывают свободные U панелями-заглушками;

• не перекрывают перфорацию кабелями;

• согласуют направление воздушного потока всех устройств;

• контролируют температуру входящего воздуха;

• оценивают мощность стойки, а не только среднюю температуру помещения.

Высокоплотные GPU-системы могут потребовать жидкостного охлаждения. Подготовка площадки описана в статьях о стойке для GPU-сервера и о жидкостном охлаждении ЦОД.

Кабельный менеджмент

Силовые, медные и оптические трассы проектируют заранее. Кабели не должны мешать замене блоков питания, вентиляторов и дисков.

Хорошая схема включает:

• вертикальные и горизонтальные организаторы;

• раздельные тракты A и B;

• маркировку обоих концов;

• соблюдение радиуса изгиба оптики;

• запас длины без провиса перед вентиляторами;

• фиксацию без чрезмерного натяжения;

• документирование каждого порта.

Комплектация серверной стойки

В спецификацию могут входить:

• рама и монтажные направляющие;

• передняя и задняя двери;

• боковые панели;

• цоколь, ролики и регулируемые опоры;

• вертикальные и горизонтальные PDU;

• полки и рельсы;

• клетевые гайки и винты;

• кабельные организаторы;

• панели-заглушки;

• датчики температуры и открытия дверей;

• элементы заземления;

• щеточные вводы и крышные кабельные лотки.

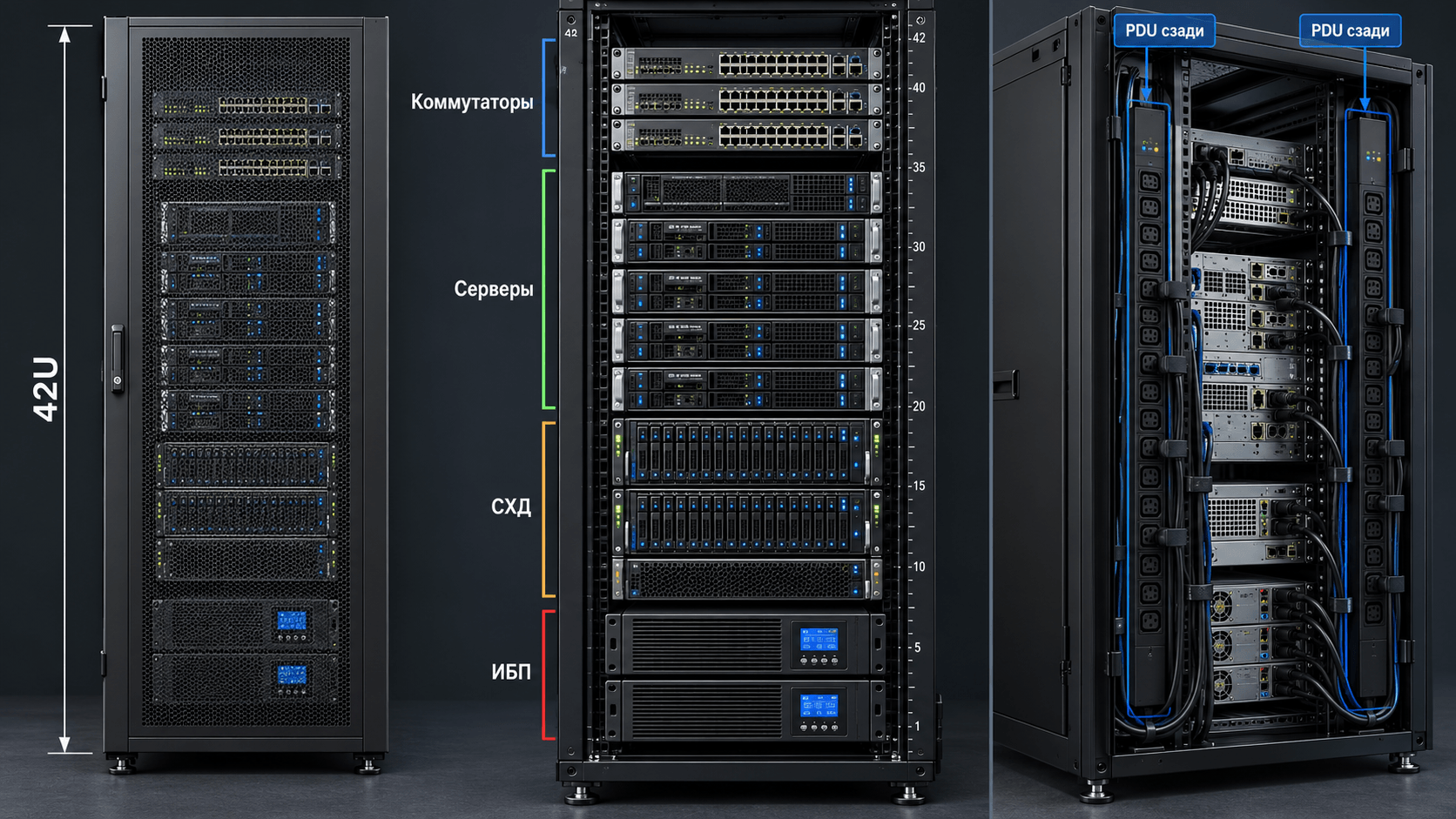

Как составить схему стойки

Rack elevation показывает каждый U и установленное оборудование. При планировании:

1. Собирают механические чертежи и массу устройств.

2. Фиксируют питание, вилки, пиковую мощность и тракты A/B.

3. Считают сетевые порты, трансиверы и кабельные направления.

4. Размещают тяжелое оборудование ниже.

5. Согласуют воздушный поток.

6. Проверяют возможность замены каждого узла.

7. Резервируют U под рост с понятной целью.

8. Проверяют итоговую массу, питание и тепло.

Частые ошибки

• Выбирать шкаф только по числу U.

• Не учитывать длину рельсов и кабельных разъемов.

• Заполнять все 42U без расчета массы и мощности.

• Ставить тяжелую СХД наверх.

• Подключать два БП сервера к одному тракту.

• Использовать несовместимые рельсы и крепеж.

• Смешивать направление воздушного потока.

• Оставлять свободные U без заглушек в горячем коридоре.

• Не проверять нагрузку на пол.

FAQ

Что такое серверная стойка?

Это стандартизированная конструкция для размещения серверов, СХД, коммутаторов и другой стоечной техники.

Что означает 19 дюймов?

Это ширина монтажной панели оборудования, а не внешний размер шкафа.

Чему равен 1U?

Один юнит равен 44,45 мм, или 1,75 дюйма.

Сколько юнитов в стандартной стойке?

Единого значения нет. Распространены 24U, 42U, 45U, 47U и 48U.

Какая глубина нужна серверу?

Ее выбирают по шасси, рельсам, разъемам, кабелям и сервисному зазору. Универсальной глубины нет.

Что ставят в нижнюю часть стойки?

Обычно тяжелые серверы, СХД и батареи, если это допускают инструкции и проект площадки.

Можно ли поставить GPU-сервер в обычный шкаф 19 дюймов?

Только после проверки глубины, рельсов, массы, питания, охлаждения и допустимой нагрузки площадки.
