SFP-модуль: Что это, виды SFP, SFP+ и SFP28, совместимость и выбор

SFP-модуль представляет собой сменный приемопередатчик, который устанавливают в сетевой порт коммутатора, маршрутизатора, сетевой карты или другого совместимого устройства. Оптический модуль преобразует электрический сигнал в световой и обратно. Медный модуль с RJ45 позволяет подключить витую пару.

Модули нужны, чтобы подобрать среду передачи и расстояние без замены самого сетевого устройства. Один и тот же коммутатор можно связать с сервером в соседней стойке или с оборудованием в другом здании, если его порты поддерживают соответствующие трансиверы.

Для Ethernet распространены три варианта: SFP на 1 Гбит/с, SFP+ на 10 Гбит/с и SFP28 на 25 Гбит/с. Они похожи внешне, но совпадение размеров не гарантирует работоспособность. При покупке проверяют всю цепочку: порт, модуль, кабель, второй модуль и второй порт.

Что такое SFP-модуль и как он работает

SFP расшифровывается как Small Form-factor Pluggable, компактный подключаемый модуль. В разговорной речи этим сокращением нередко называют и более быстрые трансиверы того же семейства. В спецификации такое обобщение опасно: «SFP для сервера» не определяет ни скорость, ни тип линии.

В обычном двухволоконном оптическом соединении передатчик первого устройства направляет сигнал в приемник второго. Обратный поток идет по другому волокну. На обоих концах стоят трансиверы, а электрическую обработку Ethernet выполняют также контроллеры самих сетевых устройств.

В модуле могут находиться лазерный передатчик, фотоприемник, управляющая электроника и память с идентификационными данными. Оборудование считывает модель, серийный номер и заявленные возможности. При поддержке диагностики доступны температура и параметры оптического сигнала.

Сам трансивер не заменяет коммутатор, не маршрутизирует IP-пакеты и не увеличивает скорость тарифного плана. Он обеспечивает физическое подключение. Обработку кадров и выбор выходного порта выполняет сетевой коммутатор.

SFP, SFP+ и SFP28: разница в скорости и применении

Запросы «SFP-модуль 10G», «10GE» и «оптический модуль 10 Гбит/с» обычно относятся к SFP+. Маркировку SFP28 не следует читать как обещание Ethernet на 28 Гбит/с: для рассматриваемых соединений рабочая скорость составляет 25 Гбит/с.

Есть SFP-модули на 100 Мбит/с и решения с несколькими скоростями. Их поддержка определяется конкретной моделью порта и трансивера. Нельзя считать, что любое устройство с SFP автоматически работает на 100M, 1G и 2,5G.

Также не стоит путать 1,25 Гбит/с сигнальной скорости гигабитной оптики с номинальной скоростью Ethernet 1 Гбит/с. Разница связана с кодированием. А 10 Гбит/с не равны 10 ГБ/с: байт содержит восемь бит, и полезная скорость передачи файлов дополнительно зависит от протоколов и конечных устройств. Основные различия скоростей и сред разобраны в материале об Ethernet и его стандартах.

Почему SFP28 не равен QSFP28

Буква Q обозначает другое семейство. В распространенных решениях 100GbE QSFP28 использует четыре электрические линии по 25 Гбит/с и имеет более широкий корпус. Обычный SFP28 непосредственно в такой слот не устанавливают.

Подключение через адаптер или разветвленный кабель breakout возможно только в режимах, которые поддерживает устройство. Наличие кабеля QSFP28 на четыре SFP28 само по себе не доказывает, что порт разрешает разделение на четыре независимых канала.

Почему нельзя ориентироваться только на корпус

В похожих корпусах выпускают трансиверы Ethernet и Fibre Channel. Модуль для FC нельзя считать подходящим для Ethernet только из-за совпадения разъема и приблизительной скорости. Поддержку протокола и режимов проверяют по документации.

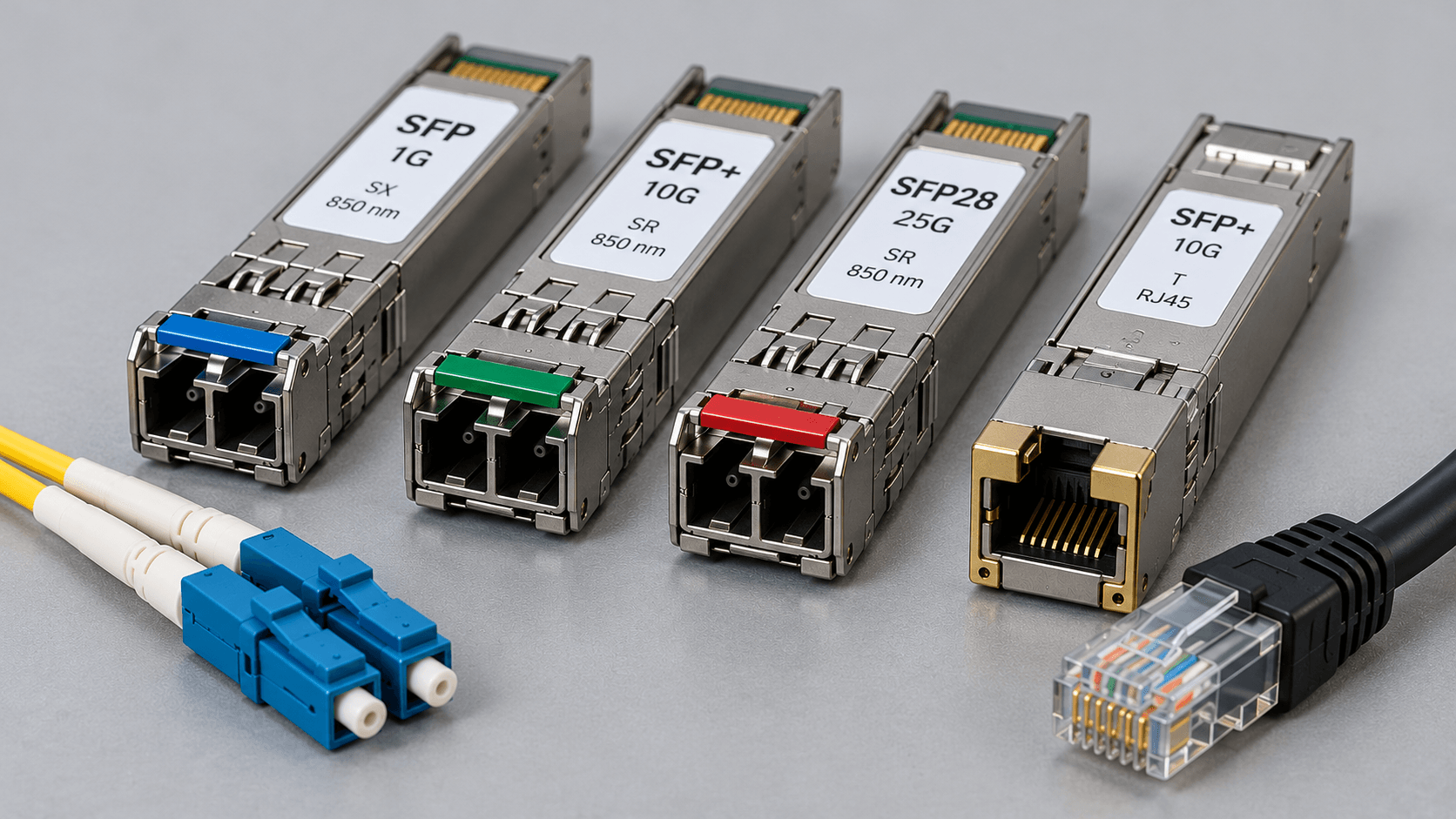

Виды SFP-модулей: оптика, RJ45, DAC и AOC

Оптический трансивер

Оптический SFP-модуль подключается к волокну через соответствующий разъем. Для законченной линии обычно нужны два трансивера и кабельный тракт между ними. Съемные патч-корды удобны, если соединение проходит через оптический кросс, а длина трассы определяется зданием, а не расстоянием между соседними портами.

Выбирают не «оптику вообще», а сочетание скорости, стандарта, волокна, числа волокон, длины волны и допустимых потерь. Два модуля с надписью 10G могут использовать несовместимые среды.

Медный SFP-модуль с RJ45

Такой трансивер подключает витую пару к совместимому слоту. Гигабитный SFP RJ45 и SFP+ RJ45 на 10GBASE-T являются разными устройствами. Поддержка промежуточных скоростей 2,5G и 5G зависит от модели, а не от самого разъема RJ45.

Нельзя автоматически переносить привычные 100 метров медного Ethernet на любой модуль 10G. У компактных трансиверов встречаются ограничения по длине, категории кабеля, питанию и охлаждению. Например, в каталоге есть переходной модуль FS SFP+ to RJ45 с заявленной дальностью 30 м. Это параметр конкретного изделия, а не общее правило для всех SFP+.

Медные десятигигабитные модули могут заметно нагреваться. Производитель иногда ограничивает число одновременно установленных трансиверов или требует свободные соседние слоты. До заказа нужно проверить такие ограничения, особенно для пассивно охлаждаемого коммутатора.

DAC: готовая медная сборка

DAC, Direct Attach Copper, соединяет два порта медным кабелем с оконцевателями соответствующего форм-фактора. Это не обычный патч-корд RJ45. Для короткого соединения внутри стойки такой вариант часто удобнее отдельной оптики.

Проверяют скорость, длину, пассивное или активное исполнение, радиус изгиба и поддержку обоих концов. Если сервер и коммутатор разных производителей, совместимость каждого оконцевателя проверяется отдельно. Толстый кабель нельзя перегибать ради плотной укладки.

AOC: готовая оптическая сборка

AOC, Active Optical Cable, использует оптоволокно и встроенные преобразователи на концах. В отличие от двух съемных трансиверов и патч-корда, это готовое изделие фиксированной длины.

Одномодовый или многомодовый SFP: что выбрать

Многомодовое волокно, MMF, используют с соответствующей оптикой. Для распространенных коротких линий 10GBASE-SR и 25GBASE-SR применяют волокно OM3 или OM4 и длину волны около 850 нм. Одномодовое волокно, SMF, используют с другими трансиверами, в том числе LR на 1310 нм.

Это различие конструкции и оптических характеристик, а не просто «короткий кабель или длинный». Одномодовая линия может быть короткой, если выбранная оптика допускает ее параметры. Нельзя заменить требуемое MMF на SMF только потому, что коннекторы вставляются в разъем.

Это примеры конкретных исполнений из документации Cisco для 10G и документации Cisco для 25G. Значения нельзя переносить на весь ассортимент по одной букве SR или LR.

Практическое следствие: линия OM3 длиной 200 м, работающая с обычной 10G SR-оптикой, не становится стандартной 25G SR-линией после замены модулей. Нужно заново проверить дальность, затухание и поддерживаемое исполнение трансиверов. Существуют решения с увеличенной дальностью, но их параметры проверяют отдельно.

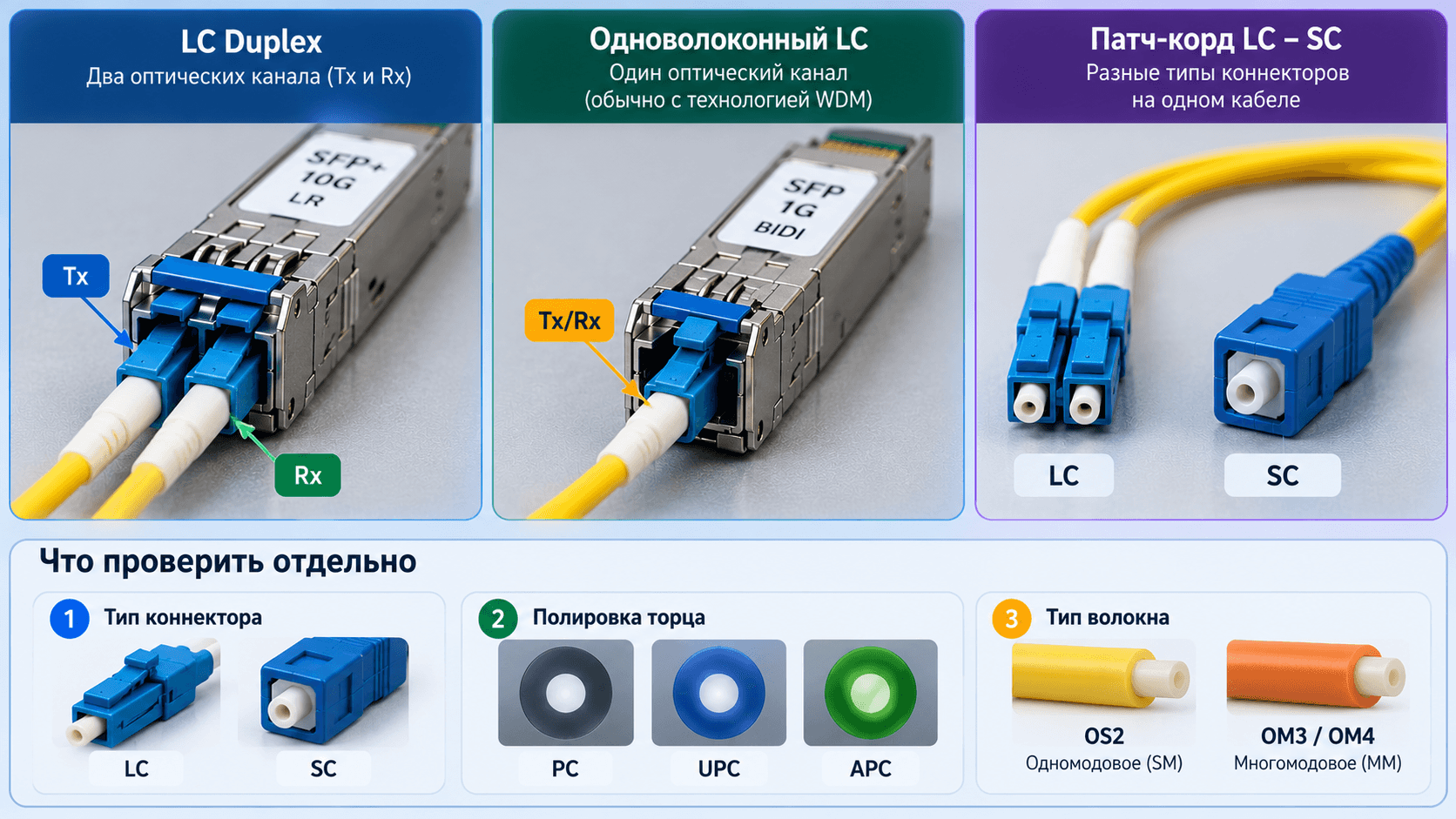

LC, SC и RJ45: разъем не определяет скорость

LC и SC обозначают оптические коннекторы. RJ45 относится к медному подключению. Ни LC, ни SC сами по себе не говорят, является ли модуль одномодовым, многомодовым, гигабитным или десятигигабитным.

У LC Duplex используются два оптических соединения: передача и прием. У одноволоконной оптики может быть один LC или SC. Различать нужно две независимые характеристики: вид коннектора и число задействованных волокон.

Оптический модуль с LC можно подключить к кроссу SC подходящим патч-кордом LC-SC. Но кабель должен соответствовать типу волокна, полировке, полярности и остальным параметрам линии. Переход с LC на SC не превращает многомодовое волокно в одномодовое.

Отдельно проверяют полировку: PC/UPC и APC имеют разные геометрии контактных поверхностей. APC нельзя непосредственно состыковывать с UPC. Если порт модуля рассчитан на LC/UPC, наличие в здании разъемов SC/APC требует правильного переходного патч-корда, а не попытки соединить несовместимые торцы.

Цвет защелки или корпуса полезен как подсказка, но недостаточен для заказа. Надежнее читать маркировку и паспорт изделия.

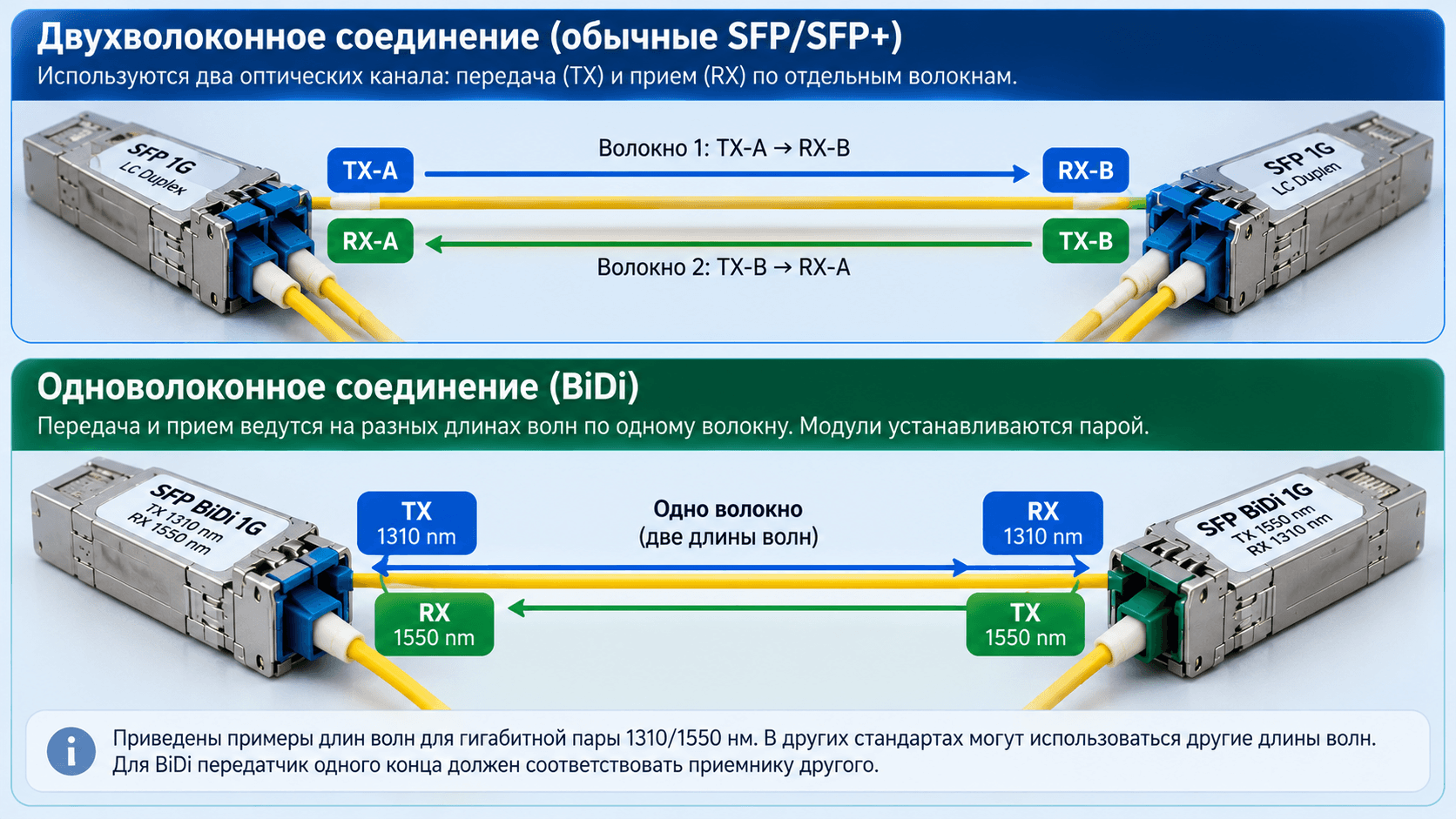

WDM и BiDi: как два направления работают по одному волокну

Двухволоконная линия использует отдельное волокно для каждого направления. В одноволоконной BiDi-линии передача и прием работают на разных длинах волн в одном волокне. Для их разделения используется спектральное уплотнение, WDM.

В торговых описаниях выражение «SFP WDM» часто означает именно такую пару. Например, один модуль передает на 1310 нм и принимает на 1550 нм, а второй передает на 1550 нм и принимает на 1310 нм. Это встречается у гигабитных комплектов, но не является универсальной комбинацией для всех BiDi.

Реальный пример: комплект MikroTik S-3553LC20D содержит взаимодополняющие модули S-35LC20D и S-53LC20D для одномодовой линии с заявленной дальностью до 20 км. Для другого комплекта нужно смотреть его собственные параметры, даже если продавец также использует обозначения A и B.

Два одинаковых одноволоконных модуля обычно не составляют требуемую пару: их передатчики и приемники рассчитаны на одинаковое распределение диапазонов. Проверяют TX первого против RX второго и наоборот, а также скорость, волокно и оптический бюджет. Покупка пары одним комплектом помогает избежать ошибки в подборе длин волн, но не отменяет проверку портов.

Совместимость SFP, SFP+ и SFP28: что проверить до заказа

Совместимость по скорости

Совместимость с оборудованием и прошивкой

Одинаковая скорость еще не означает, что устройство примет модуль. Производители публикуют списки поддерживаемых трансиверов и ограничения для отдельных портов, аппаратных ревизий и версий ПО.

Для подбора нужны полная модель коммутатора или сетевого адаптера, версия сетевой ОС или firmware, номер порта и точный артикул модуля. Обозначения «совместим с Cisco» или «подходит для MikroTik» слишком широкие без привязки к платформе.

На некоторых устройствах проверяется идентификатор производителя, записанный в модуле. Однако изменение кодирования не меняет лазер, электрический интерфейс, тепловыделение или допустимый оптический бюджет. Прошивка не превращает неподходящий по физическим характеристикам трансивер в подходящий.

Сторонние модули рассматривают с учетом заявленной совместимости и условий технической поддержки. Для ответственного подключения разумно зафиксировать согласованный артикул и проверить пилотную пару на той версии ПО, с которой будет работать сеть.

Совместимость между двумя концами

На одном конце может быть коммутатор одного производителя, на другом сетевой адаптер другого. Бренды модулей не обязаны совпадать, если каждый поддерживается своим устройством, а оптические интерфейсы совместимы между собой.

Согласуют скорость, стандарт передачи, волокно, длины волн, число волокон, полярность и допустимую мощность сигнала. Два одинаковых логотипа этих условий не заменяют.

FEC, питание и температура

FEC означает Forward Error Correction, исправление ошибок на физическом уровне за счет избыточного кодирования. В соединениях 25G режим зависит от конкретного трансивера или кабельной сборки. Возможны требования к RS-FEC, BASE-R FEC или работе без FEC.

На обоих концах должны быть согласованные поддерживаемые настройки. Отключать FEC только ради поднятия линка нельзя: сначала нужно проверить требования линии. Неправильный режим может привести к отсутствию связи или ошибкам.

Кроме того, порт имеет предел питания, а корпус устройства рассчитан на определенный теплоотвод. Для промышленного шкафа нужны подходящие условия эксплуатации. Маркировку Industrial проверяют по заявленному температурному диапазону конкретного изделия, а не воспринимают как универсальную гарантию работы на морозе или в жаре.

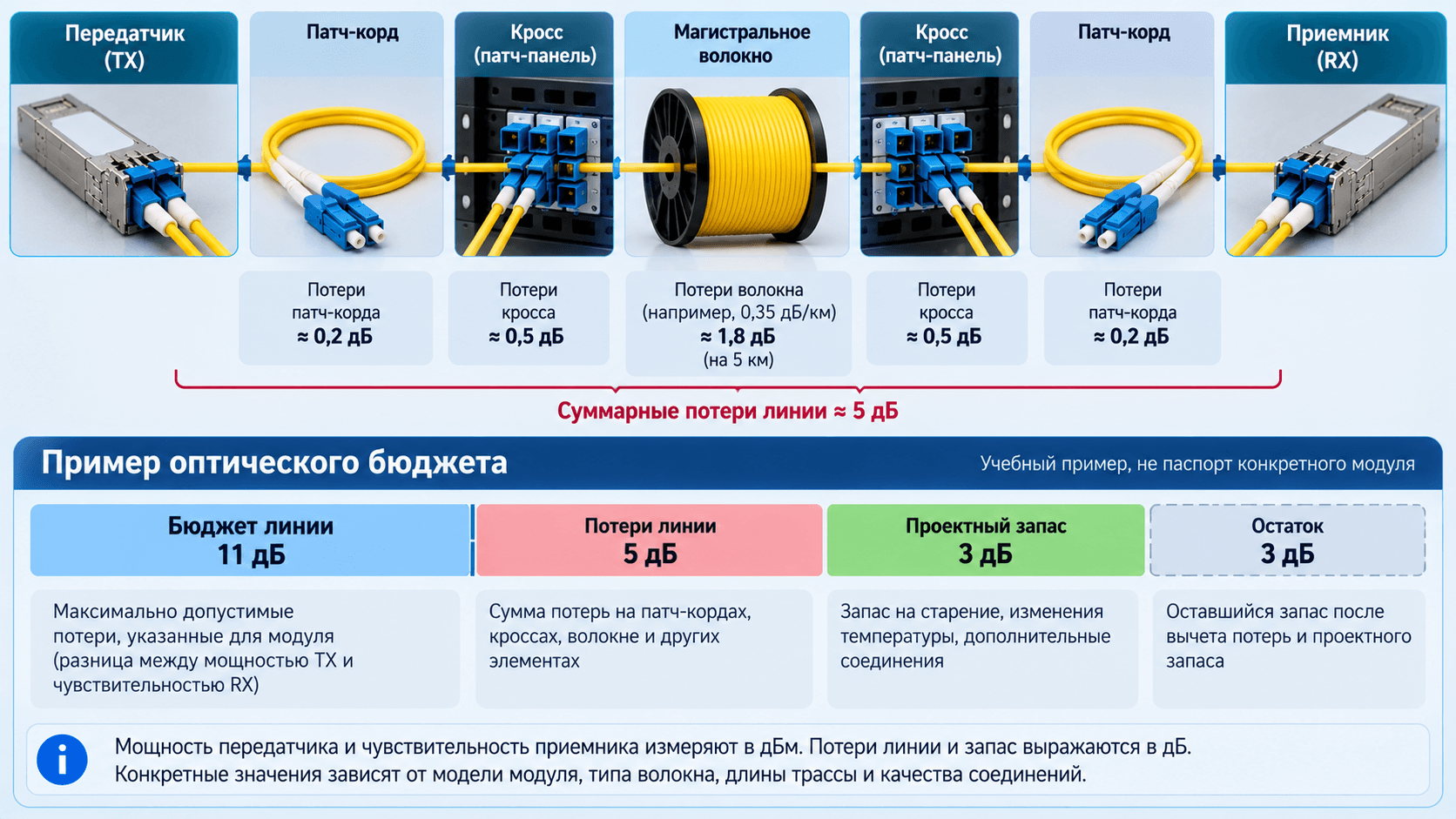

Дальность и оптический бюджет: почему надписи «20 км» недостаточно

Дальность в паспорте действует при определенных условиях. Реальная трасса включает само волокно, сварки, коннекторы, кроссы и иногда дополнительные оптические элементы. Каждый участок вносит потери.

Поэтому выбор SFP-модуля на 3 км, 20 км, 40 км или 80 км нельзя свести к сравнению расстояния между зданиями с числом на этикетке. Длину считают по проложенной трассе, а не по прямой. Отдельно проверяют ограничения стандарта, дисперсию и допустимые потери канала.

Оптический бюджет показывает, какой запас по мощности имеется между передатчиком и чувствительностью приемника. Для предварительного расчета используют минимальную мощность передатчика и минимально допустимую мощность на входе приемника из документации:

Бюджет, дБ = минимальная мощность TX, дБм - чувствительность RX, дБм
Потери линии + проектный запас должны укладываться в бюджет.

Рассмотрим условный расчет, не характеристику конкретного товара. Пусть минимальная мощность передатчика равна -3 дБм, а чувствительность приемника равна -14 дБм. Тогда бюджет составляет 11 дБ.

Если расчетные максимальные потери тракта равны 5 дБ, а заложенный проектировщиком запас составляет 3 дБ, получаем 8 дБ. По этому упрощенному критерию линия укладывается в бюджет с дополнительным остатком 3 дБ. Все числа в примере выбраны только для объяснения метода.

Это еще не полная проверка. Нужно также исключить перегрузку приемника: максимальная мощность передатчика за вычетом минимальных потерь не должна превышать допустимый верхний уровень RX. Именно поэтому дальнобойная оптика для короткого патч-корда не всегда является безопасным «запасом на будущее».

Как выбрать SFP-модуль для коммутатора или сервера

Подбор удобнее начинать с двух конечных устройств, а не с каталога трансиверов.

1. Зафиксируйте модель и ревизию коммутатора, сетевого адаптера или медиаконвертера на каждом конце. Запишите версии ПО и используемые порты.

2. Уточните протокол и целевую скорость. Для Ethernet запишите 1G, 10G или 25G. Не подменяйте это обозначениями корпуса или линейной сигнальной скорости.

3. Проверьте поддерживаемые режимы портов. Учитывайте ограничения портовых групп и breakout, если они используются.

4. Определите среду. Для готовой линии нужны категория медного кабеля либо тип оптического волокна, число доступных волокон и параметры кроссов.

5. Измерьте или уточните длину трассы и ее потери. Для оптики проверьте обе границы принимаемой мощности и запас.

6. Подберите стандарт модулей или кабельной сборки. Для BiDi составьте взаимодополняющую пару, для двухволоконной линии проверьте полярность TX/RX.

7. Сверьте совместимость с оборудованием, FEC, питание и температурный режим. Запросите подтверждение точных артикулов, а не только семейства.

8. Проверьте комплектность и порядок приемки. Зафиксируйте, кто отвечает за трансиверы, патч-корды, трассу, настройки и проверку под нагрузкой.

Примеры выбора для разных задач

Ниже приведены проектные сценарии, а не результаты испытаний готовых конфигураций.

Для серверного подключения 25G в каталоге есть Mellanox MMA2P00-AS. Это пример изделия для проверки по спецификации проекта, а не рекомендация использовать его с любым SFP28-портом.

Как подключить и настроить SFP-модуль

Обычный Ethernet-трансивер обычно не требует собственного IP-адреса. Настраивают порт коммутатора, маршрутизатора или сетевого адаптера: скорость, состояние интерфейса, согласованные режимы, при необходимости FEC и параметры логической сети.

Порядок подключения следующий:

1. Согласуйте окно работ, если порт уже передает трафик. Горячая замена модуля не означает отсутствие разрыва связи.

2. Проверьте маркировку модуля и соответствие порту. Используйте антистатические меры, предусмотренные инструкцией оборудования.

3. Установите модуль без усилия, в правильной ориентации, и убедитесь в фиксации защелки.

4. Проверьте чистоту оптических торцов и подключите нужный патч-корд. Не смотрите в оптический порт или торец активного волокна: рабочее излучение может быть невидимым.

5. Для двухволоконной линии обеспечьте соединение TX с RX, для BiDi установите согласованную пару.

6. Проверьте, что устройство распознало модуль, а интерфейсы имеют подходящие скорость и FEC. Автосогласование используйте только в поддерживаемом режиме.

7. После появления Link Up проверьте ошибки, оптические параметры и прохождение трафика под рабочей нагрузкой.

Если физический линк есть, но пакеты не доходят до нужного сервиса, причина может находиться выше физического уровня. Проверяют VLAN, разрешенный список тегов, адресацию и маршрутизацию. Устройство и настройки access- и trunk-портов VLAN не определяются выбранным SFP-модулем.

Как проверить модуль и найти причину нестабильной связи

Что показывают DDM и DOM

DDM и DOM обозначают функции цифровой диагностики и мониторинга трансивера. При их поддержке со стороны модуля и устройства можно увидеть принимаемую и передаваемую оптическую мощность, температуру, напряжение питания и ток лазера.

Сравнивают показания с порогами конкретного изделия. Универсальной «нормальной мощности для всех SFP» нет. Например, -10 дБм может быть допустимым уровнем для одного приемника и недостаточным для другого. Сам по себе знак минус не означает неисправность.

Проверки по симптомам

Для диагностики меняют по одному элементу: патч-корд, затем модуль, затем порт, используя заведомо исправные и совместимые компоненты. Такой порядок помогает отделить неисправный трансивер от проблемы кабельной линии. На действующей сети эти проверки выполняют в согласованное окно.

Что входит в комплект и от чего зависит цена SFP-модуля

Чтобы купить SFP-модуль без ошибки, сначала составляют спецификацию линии. Для обычного оптического соединения это два трансивера и оптический тракт с подходящими оконцевателями. Если часть оборудования уже установлена, новый компонент подбирают к существующей конфигурации.

Один «комплект оптических модулей» у продавца может означать только пару трансиверов, без патч-кордов. DAC и AOC являются готовыми сборками. Эти позиции нельзя сравнивать по цене одной штуки без учета состава решения.

На стоимость влияют скорость, тип оптики, дальность и оптические характеристики, температурное исполнение, совместимость, диагностика, условия гарантии и поставки. Для сети с дорогим простоем учитывают также запасные модули и время замены.

Нет смысла переплачивать за дальность 80 км для обычного короткого соединения только ради большого числа в спецификации. Такая оптика может потребовать дополнительных проверок мощности и элементов тракта. Аналогично, готовый DAC может закрыть короткую линию без покупки двух оптических модулей и патч-корда.

Для запроса на подбор подготовьте:

• модели устройств и названия портов на обоих концах;

• версии ПО, протокол и требуемую скорость;

• длину трассы, тип кабеля и число волокон;

• разъемы, полировку, количество кроссов и результаты измерений, если они есть;

• условия охлаждения и эксплуатации;

• число соединений и требования к резерву.

Частые вопросы

Для чего нужен SFP-модуль?

Он подключает сетевой порт к определенной среде передачи: оптическому волокну или, для соответствующего медного исполнения, витой паре. Модуль позволяет выбрать физический интерфейс без замены всего устройства. Скорость при этом ограничена возможностями порта, трансивера и линии.

Чем отличаются одномодовый и многомодовый SFP?

Они рассчитаны на разные типы волокна и оптические параметры. Для выбора проверяют стандарт, длину волны, допустимую дальность и потери. Одинаковый разъем LC не делает одномодовый и многомодовый тракт взаимозаменяемыми.

Чем отличаются SFP-модули LC и SC?

Типом оптического разъема. Это не характеристика скорости. Нужно дополнительно проверить число волокон, полировку и параметры оптики. Между модулем LC и кроссом SC возможен подходящий переходной патч-корд.

Как подключить SFP-модули A и B?

Если так обозначена BiDi-пара, передатчик одного конца должен соответствовать приемнику другого. Например, TX 1310 / RX 1550 подключают к TX 1550 / RX 1310. Но буквы A и B не являются достаточной спецификацией: сверяют конкретные артикулы и параметры пары.

Нужно ли настраивать сам SFP-модуль?

У обычного Ethernet-трансивера пользователь, как правило, не настраивает отдельный сетевой адрес. Настройки относятся к порту и сети. Нужны поддерживаемая скорость, согласованный FEC при его использовании и корректная конфигурация устройства. Специализированные ONU/ONT-модули устроены иначе.

Как проверить SFP-модуль на работоспособность?

Проверить распознавание, линк, диагностику и счетчики ошибок, затем передачу трафика в нужном режиме. При проблеме выполнить поэлементную замену на заведомо исправные компоненты. Один горящий индикатор не подтверждает стабильность линии под нагрузкой.

SFP-модуль сильно греется: это нормально?

Нагрев зависит от модели и условий охлаждения. Особенно внимательно проверяют медные SFP+ RJ45. Ориентируются на измеренную температуру, допустимые пороги и требования производителя к размещению, а не на ощущение рукой. Превышение порогов и обрывы связи требуют диагностики.

Как вытащить SFP-модуль из коммутатора?

Сначала согласовать отключение линии и отсоединить кабель. Затем освободить фиксатор по инструкции конкретного модуля и аккуратно извлечь его. Нельзя тянуть за оптический кабель или применять силу к закрытой защелке. После извлечения защитить оптические разъемы колпачками.

GPON SFP и обычный Ethernet SFP взаимозаменяемы?

Нет, одинаковый корпус этого не обеспечивает. GPON использует другую организацию доступа с операторским OLT и абонентским ONU/ONT. Для абонентского подключения нужен подходящий терминал, в том числе специализированное исполнение ONU/ONT в формате SFP, если оно поддерживается оборудованием и оператором. Обычный Ethernet-трансивер его не заменяет.
